Altered:Nozzle Dual Flow



















Altered:Nozzle Single Dome





Altered:Nozzle Dual Flow



Same Tap, 98 % Less Water

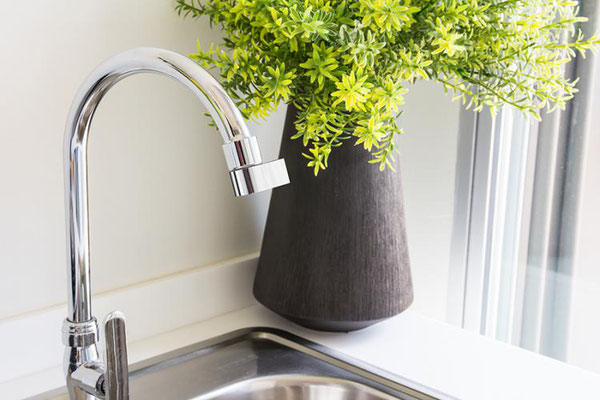

Altered: Nozzle ist eine bahnbrechende Wasserspardüse

Statt den Wasserstrahl zu verkleinern oder durch beigemischte Luft die Wassermenge zu reduzieren, wird beim Altered:Nozzle Dual das Wasser in Nebel zerstäubt, indem Wasser in fast mikroskopisch kleine Tropfen aufgespaltet wird. Das Wasser wird zerstäubt, wodurch wesentlich weniger Trinkwasser ungenutzt in den Abfluss gelangen.



Der Wasserverbrauch liegt damit bei nur 0,22 L/Min. Die Nutzung ist somit um ein Vielfaches effizienter als bei herkömmlichen Wasserhähnen.

In den Fällen, in denen mehr Wasser benötigt wird (z.B. Gefäss füllen / Abwaschen) ist der Spray Modus vorgesehen. Der Wasserverbrauch erhöht sich dadurch auf 1,8 L/Min, bringt aber insgesamt immer noch eine Ersparnis von 85 % im Vergleich zur Nutzung ohne Aufsatz. Einfache Installation an bestehende Wasserhahn-Armaturen (Installations-Videos siehe unten).



Sie sparen

Für einen durchschnittlichen Haushalt in Europa bedeutet dies eine Ersparnis von

CHF 238.- / EUR 203.- pro Jahr. Amortisiert in ca. 4 Monaten.




Benutzen Sie nur das, was Sie brauchen



Einfache Installation

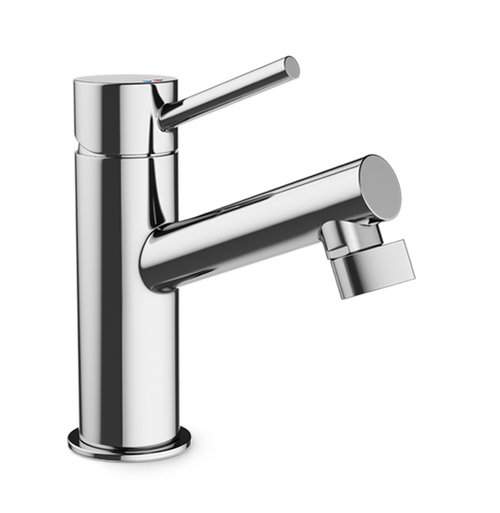

Schrauben Sie den vor-handenen Belüfter ab und installieren Sie Altered:Nozzle

Standard-Adapter, Junior, Tom Thomb



Im Nebel-Modus sparen Sie  98 % Wasser

Perfekt zum Zähneputzen, zum Waschen der Hände, Geschirr, Gemüse usw.



Im Spray-Modus sparen Sie 85 % Wasser

Wenn Sie mehr Wasser benötigen zum Füllen von Gefässen (Gläser, Töpfe, Pfannen usw.) wechseln Sie auf Spray-Modus.

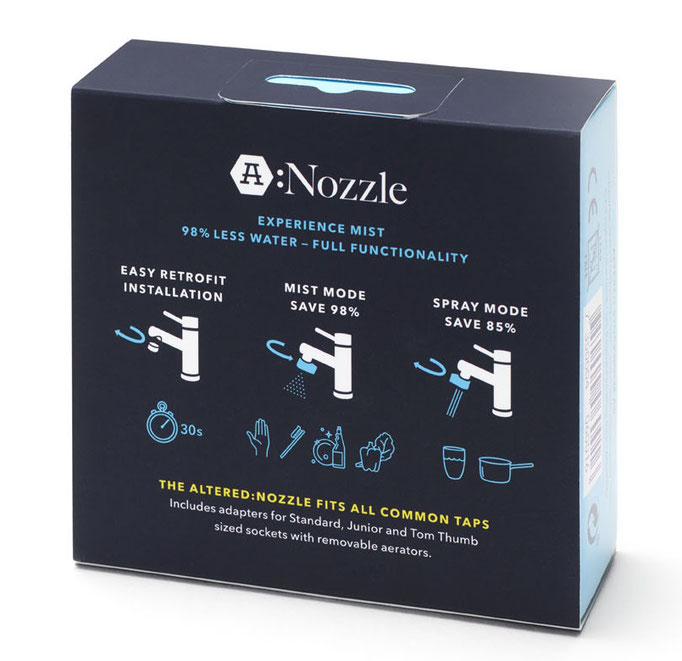

Verpackungsinhalt / Box:

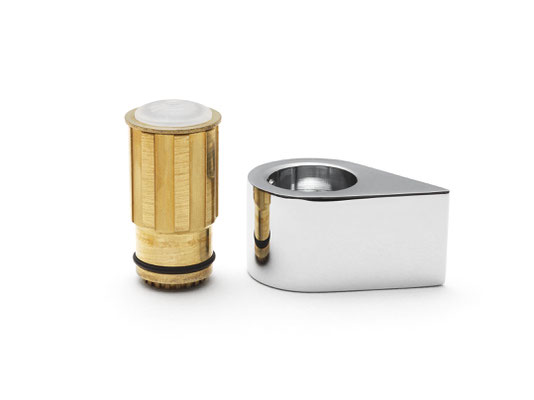

- Nozzle Griff

- Nozzle Düse

- Adapter, Standard (20,8 mm)

- Gummi / Metall-Dichtung, Standard

- Adapter, Junior (18,1 mm)

- Adapter, Tom Thumb (15 mm)

- Dichtung, Tom Thumb

- Sechskantschlüssel

- Installationsanleitung


Download
Installation / Manual Altered:Nozzle
Installation Altered Nozzle Dual.pdf
Adobe Acrobat Dokument 15.5 MB
Download
SPEZIFIKATIONEN Altered:Nozzle Dual_GER
Spezifikationen Altered Nozzle Dual Flow
Adobe Acrobat Dokument 361.3 KB
Download
SPECIFICATIONS Altered:Nozzle_ENG
COSCORP INDUSTRIES_Specifications The No
Adobe Acrobat Dokument 368.9 KB

Altered:Nozzle Single Dome™




Same Tap, 96 % Less Water

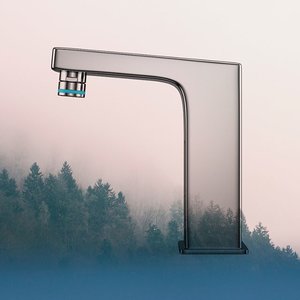

Altered: Nozzle Single Dome™ ist optimiert für öffentliche Bereiche, in denen eine noch höhere Effizienz von Bedeutung ist, aber trotzdem mit maximaler Einsparung. Die Dome™-Technologie erzeugt eine Wasserkuppel, die in einem Wasserspary diffundiert. Mit nur 0,4 L/Min erhalten Sie ein vollwertiges Ergebnis.



Eigeschaften:

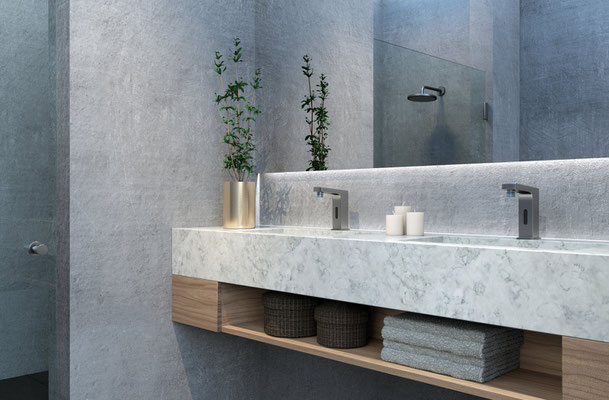

- optimiert für öffentliche Bereiche
- volle Funktionalität bei nur 0,4 Liter/Minute
- arbeitet ab 1,5 Bar Druck
- nachrüstbar bei bestehende Armaturen, Kosten senken
- Adapter für die gängigsten Gewindegrössen
- extreme Wassereinsparung mit erweiterter Erfahrung
- einfache Installation in 30 Sekunden
- manipulationssicher

- Versand im 5er-Pack


Download
Altered:Nozzle Single Dome™ Installation/Manual
Altered Nozzle Dome Installation Manual.
Adobe Acrobat Dokument 15.4 MB
Download
SPEZIFIKATIONEN Altered:Nozzle Dome™_GER
Spezifikationen Altered Nozzle Single Do
Adobe Acrobat Dokument 225.5 KB

Installationsanleitungen Altered:Nozzle

Download
Grössentabelle / Size Guide Altered:Nozzle
COSCORP INDUSTRIES_Grössentabelle_Size G
Adobe Acrobat Dokument 453.6 KB

Installationsanleitung Altered:Nozzle

Standard Innenabmessung 20,8 mm

Installationsanleitung Altered:Nozzle

Junior Innenabmessung 18,1 mm

Installationsanleitung Altered:Nozzle

Tom Thumb Innenabmessung 15 mm

German / English


Mein Altered:Nozzle ist undicht:



Wenn Ihr Nozzle undicht ist, bitte überprüfen Sie Folgendes:



Für Standard-/Junior-Armaturen:

Vergewissern Sie sich, dass Sie das Teil C mit der Gummiseite nach unten in die Anleitung (Metall-/Gummidichtung) eingelegt haben.
Vergessen Sie nicht, Ihre ursprüngliche Gummidichtung wiederzuverwenden. Prüfen Sie Teil H in der Bedienungsanleitung.
Schrauben Sie nun den Nozzle in die Fassung. Verwenden Sie ggf. eine Zange.



Für Tom Thumb Armaturen:
Überprüfen Sie, ob Sie das Teil E in der Gebrauchsanweisung, einen Messing-Adapterring, verwenden müssen.
Prüfen Sie auch, ob Sie die zusätzliche Dichtung F zusammen mit der Originaldichtung H verwenden müssen.


Ich habe eine Lücke zwischen dem Wasserhahn und dem Chrom-Griff (Mein Griff ist NICHT VOLLSTÄNDIG BEFESTIGT):



Vergewissern Sie sich, dass Sie den Griff richtig platziert haben (in die Noppen). Siehe Bilder in der Installation (5 und 5.1).
Stellen Sie sicher, dass die Schraube auf der Rückseite der Düse nicht zu weit innen liegt, damit sie nicht rutscht. Sie können beim Nozzle den schwarzen O-Ring benetzen. Schieben Sie den Griff mit einem leichten Druck auf den Nozzle.




Mein Nozzle klemmt im Nebelmodus. Was soll ich tun?


Wenn Sie Probleme damit haben, dass die Düse im Nebelmodus bleibt, bedeutet das nicht, dass Ihr Produkt in irgendeiner Weise defekt ist. Einfach deinstallieren und mit einem Schraubenschlüssel/Zange den Deckel festhalten und den Nozzle drehen. Wenn es immer noch klemmt, verwenden Sie einen anderen Schraubenschlüssel/Zange anstelle Ihrer Hand.

Seien Sie sanft.


Der Chrom-Griff fällt ab. Was soll ich tun?


Wenn sich der Griff löst, versuchen Sie folgende Schritte:



  1. Die kleine Schraube durch den Griff schrauben (mit beiliegendem Sechskantschlüssel) ohne den Nozzle am Wasserhahn zu montieren, um zu sehen, ob die Schraube vollständig durch das Loch geht.
  2. Wenn die Schraube auf dem Weg stecken bleibt, schrauben Sie die Schraube mit dem Sechskantschlüssel fest, bis sie durch das Loch geht. Dadurch werden eventuelle Metallrückstände entfernt.
  3. Danach können Sie den Handgriff an der Düse befestigen.



Ich möchte noch mehr Wasser im Spray-Modus.

Ist das möglich?


Ja, das ist es. Um den Wasserdurchfluss im Spraybetrieb zu erhöhen, entfernen Sie den Stöpsel/Verschluss auf der Oberseite der Düse. Weitere Hinweise entnehmen Sie bitte der Gebrauchsanweisung.

4,5 L/Min  /  63% Less Water




Wenn ich meinen Wasserhahn abdrehe, tropft er weiter.

Wie kann ich das beheben?

Wenn das Wasser nach dem Ausschalten des Wasserhahns weiterläuft, ist Luft im Wasserhahn eingeschlossen. Es wird komprimiert, wenn Wasser fliesst und dehnt sich dann aus, wenn der Druck nach dem Abschalten des Wasserhahns sinkt. Bestimmte Arten von Armaturen mit stark gekrümmtem Hals können Lufteinschlüsse enthalten. Die können dazu führen, dass der Wasserhahn nach dem Schliessen tropft. Drehen Sie den Griff in den Spray-Modus und lassen Sie das Wasser eine Weile laufen, um die Lufteinschlüsse zu entfernen.


My Altered:Nozzle is leaking



If you are experiencing leakage from you Nozzle, please check the following:



For standard/Junior sized faucets:

Make sure you have placed part C in the instruction (metal/Rubber gasket) with the rubber side down.
Do not forget to reuse your original rubber gasket. Check part H in instruction manual.
Try to tighten your socket. Use a plier if necessary.



For Tom Thumb sized faucets:

Check if you need to use part E in the instruction manual, a brass adaptor ring.
Also check if you need to use the extra gasket F together with your original gasket H.


I have a gap beteen the tap and the chrome handle (My handle IS NOT FULLY ATTACHED)



Make sure that you have placed the handle right. See pictures in the installation folder. The little ”knob” needs to be entered in the right cut.

Check so you don’t have the screw on the backside of the Nozzle to far in so it won't slide on. You can also wet the Nozzles black o-ring. Use a little push to slide the handle on.






My Nozzle is stuck in mist mode. What do I do?



If you have issues with the Nozzle being stuck in Mist Mode it does not mean that your product is defected in any way. Just uninstall and use a wrench/pliers to hold the top and turn the nozzle. If it's still stuck use another wrench/pliers instead of your hand. Be gentle.


The handle keeps faling off the Nozzle. How do I make it stay on?

If you are having trouble with the handle not staying on, here are some steps you can try:

  1. Screwing the screw through the handle without fitting it to see that the screw goes all the way through the hole.
  2. If the screw gets stuck on the way use the hex key to tighten the screw until the it goes through the hole. This clears any potential metal residue.
  3. Once you have done that you can fit the handle to the Nozzle.

I would like even more water in spray mode.

Is that possible?


Yes, it is. To increase the water flow in spray mode you remove the plug on top off the Nozzle. Please see further instructions in the manual.

4,5 L/Min  /  63% Less Water




When I turn off my tap it continues to drop water.
How can I fix it?



Water continuing to run after you turn the tap off means air is trapped in the faucet. It is compressed when water is flowing, and then expands as the pressure goes down after you turn off your tap. Certain types of faucets with a high curved neck can contain trapped air, which can make the tap drip after it is closed. Put the Nozzle to spray mode and flush for a little while to get it out.
